BALL VALVE MAVERICK
- Nhà Sản Xuất Maverick
- Xuất sứ Nertherlands
- Đại Diện Phân Phối Maverick
Các ứng dụng
Ứng dụng (Trunion):
| Safety Integrity Level | SIL 3 |
| Fire Safe | API 607, API 6FA, BS 6755, ISO 10497-5 |
| Area Classification | ATEX 94/9/EC |
| Pressure Equipment Directive | PED 97/23/EC |
| Fugitive Emission | ISO 15848/1 |
| Construction | API 6D, API 6DSS |
Thông tin ngắn gọn

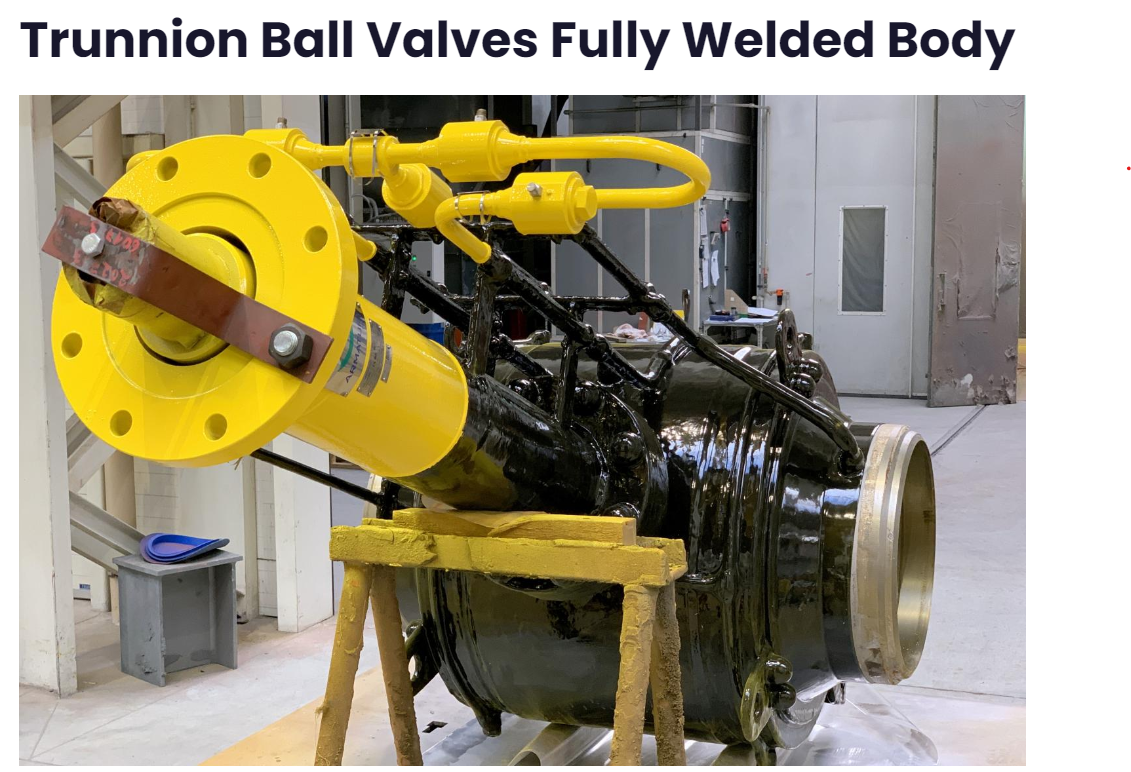

Van bi dạng trunnion có bộ phận bịt được bao quanh bởi các rãnh không cho phép chuyển vị dọc trục của chính quả bóng theo hướng dòng chảy; áp suất đường nén ghế lên quả bóng, sự tiếp xúc giữa các bề mặt tạo ra sự bịt kín của van; cấu trúc tiêu chuẩn trunnion đảm bảo giảm khoang tự động trong trường hợp quá áp trong khoang cơ thể; các van này có thể được lựa chọn cho nhiều ứng dụng mà không có giới hạn cụ thể về kích thước và áp suất. Các kết cấu được hàn hoàn toàn, cả mặt bích hoặc có các đầu hàn, là giải pháp thích hợp hơn khi không cần bảo trì đối với các hệ thống lắp đặt trên mặt đất hoặc dưới mặt đất (chôn lấp) và cho phép tính năng rò rỉ bằng 0 thực sự.
Cấu trúc Ball Valve (Trunion):
– Nhiệt độ thấp và thép cacbon hợp kim thấp;
– Thép không gỉ, hợp kim Duplex và Super Duplex niken.
Thông số kỹ thuật (Floating):
| Size | NPS 1/2″- 10″ |
| Pressure | Class 150 – 2500 |
| Material | WCB, LCB, CF8/CF8M, CF3/CF3M, A105, LF2, F304/F304L, F316/F316L, F347, F51, F53, F55, F60, INC 625, INC 825, INC718 |
| Design & Manufacture Std. | API 608, BS 5351, ASME B16.34 |
| Face to Face Std. | ASME B16.10, API 6D, API 6A, DIN 3202 |
| End Connection Std. | ASME B16.5, DIN 2543-2546, Pups |
| Test standard | ISO5208, API 598, BS 6755 |
| Structure Type | Anti blow out stem, fire safe, Soft seat, Metal seat |
| Operated Way | Lever, Gear, Pneumatic, Electric, Hydraulic |
| Design | API 6D, API 6DSS, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292 |
| Design pressure | ASME B16.34, EN 1092-1, ISO 17292 |
| Body wall thickness | ASME B16.34, ASME VIII Div. I, ISO 17292 |
| Face to Face | API 6D, ASME B16.10 Long pattern |
| Temperature range | -50° to 200°C (-58° to 392°F) |
| Pressures range | PN20 (ANSI 150) to PN420 (ANSI 2500) |
| Size range | DN15 (1/2″) to DN1400 (56″) |
| End connections | ASME B16.5 = DN600 (24″) Flanged RF,FF,RTJ MSS-SP-44 = DN550 (22″) Flanged RF,FF,RTJ ASME B16.47 A = DN650 (26″) Flanged RF,FF,RTJ ASME B16.25 Butt-Weld BW Clump (HUB) |
Nguyên tắc hoạt động
CÁC TÍNH NĂNG VÀ LỢI ÍCH
STANDARD FEATURES (TRUNION)
| Construction | Fully welded body |
| Port | Reduced bore, full bore or fully piggable |
| Stem retention | Anti blow-out stem |
| Leakage rate | ISO 5208 rate A soft seated, rate D metal seated |
| Antistatic device | Included, the ball valve design includes an electric conductive connection between the internal parts of the ball valve and the body, providing the anti-static function. |
| Pressure relief | Automatic cavity relief to prevent overpressure in body cavity (self-relieving seats) |
| Sealing | Bi-directional, Double block & bleed (DBB) with sealing in both directions (DIB-1&2 upon request) Metal seated with Tungsten or Chrome Carbide coatings Primary metal secondary soft (PMSS) with differential hardness between the ball and seat to prevent galling of the substrate Soft seated with thermoplastic polymers (Nylon, PEEK, PCTFE), special polymers upon request Elastomers FKM, HNBR, EPDM O-Rings, special elastomers upon request. |
| Drain | Drilled and threaded connections for all sizes |
| Vent | Drilled and threaded vent connections for sizes = DN150 (6″) < DN150 upon request |
| Stem grease injectors | Included for all sizes |
| Seat grease injectors | Included for sizes = DN150 (6″), < DN150 upon request |
| Lifting points | Included for sizes = DN150 (6″) or on valves of 250 kg min |
| Support feet | Included for sizes = DN150 (6″) or on valves of 250 kg min |
| Stem extension | Not foreseen for this model |
| Valve operation | Lever, Gear box or Actuator with position indicator and locking device |
| Material testing | Pressure containing & controlling parts to EN 10204 3.1 Materials in Sour Service according to NACE MR0175, MR0103, ISO 15156 Non-destructive testing (NDT) to API 6D, ASME B16.34 |
| Valve testing | Hydrostatic & pneumatic testing to API 6D, ASME B16.34, ISO 5208 (other upon request) |
