DỰ ÁN ĐÃ VÀ ĐANG THỰC HIỆN

– Tuyến ống cung cấp khí NG đến các dây chuyền sản xuất trong các Tòa Nhà bắt đầu từ đường ống DN150 hiện hữu trên hệ Pipe rack ngoài trời. Từ hệ Pipe rack đường ống DN150 hiện hữu sẽ được phân nhánh thành các tuyến ống DN150, DN80 để kết nối với ống chờ của các thiết bị.

– Từ đường ống DN150 hiện hữu, tuyến ống dẫn khí DN150 mới trên hệ pipe rack ngoài trời sẽ được nối tiếp thông qua ball valve và phân nhánh thành các tuyến ống DN80 để dẫn đến đầu chờ của các thiết bị của các Tòa Nhà, tuyến ống dẫn khí mới DN150 này có chiều dài là 165 m với cao độ là 7000 mm so với mặt nền hiện hữu.

– Tuyến ống dẫn khí DN80 được nối từ tuyến ống DN150 mới thông qua T giảm DN150-80, được phân nhánh và dẫn đến đầu chờ của các thiết bị ở các khu vực bao gồm: Tòa Nhà A (lò V-1, V-2), Tòa Nhà B (lò V-3), Tòa Nhà D (các thiết bị xử lý bùn thải). Các tuyến ống dẫn khí DN80 mới này sẽ có tổng chiều dài là 379 m, đi nổi với cao độ là 7000 ~ 7900 mm so với mặt nền hiện hữu.

– Riêng tuyến ống DN80 dẫn đến B yard (lò hơi số 1, 2, 3) thì được nối từ tuyến ống DN80 hiện hữu thông qua ball valve, có chiều dài là 76 m với cao độ là 6000 mm so với mặt nền hiện hữu.

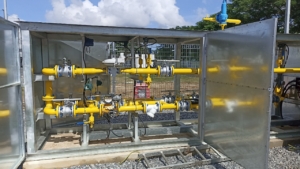

– Trước khi vào đầu chờ của các thiết bị, tất cả các tuyến ống DN80 sẽ được lắp đặt các cụm giảm áp với các áp suất phù hợp sau đó mới cấp vào các đầu chờ của các lò hơi, lò V-1, V-2, V-3, các thiết bị của khu vực xử lý bùn thải.

– Tất các các tuyến ống chính và tuyến ống nhánh (DN150 và DN80) được lắp đặt ở cao độ từ 7000 ~ 7900 mm so với mặt nền hiện hữu không có tuyên nào nằm chắn ngang lối thoát hiểm và cầu thang thoát hiểm đảm bảo lưu thông thông thoáng. Đồng thời tất cả các tuyến ống không có khu vực nào đi xuyên trần và xuyên sàn nhà xưởng.

– Tuyến ống cung cấp khí NG đến các dây chuyền sản xuất trong các Tòa Nhà bắt đầu từ đường ống DN150 hiện hữu trên hệ Pipe rack ngoài trời. Từ hệ Pipe rack đường ống DN150 hiện hữu sẽ được phân nhánh thành các tuyến ống DN150, DN80 để kết nối với ống chờ của các thiết bị.

– Từ đường ống DN150 hiện hữu, tuyến ống dẫn khí DN150 mới trên hệ pipe rack ngoài trời sẽ được nối tiếp thông qua ball valve và phân nhánh thành các tuyến ống DN80 để dẫn đến đầu chờ của các thiết bị của các Tòa Nhà, tuyến ống dẫn khí mới DN150 này có chiều dài là 165 m với cao độ là 7000 mm so với mặt nền hiện hữu.

– Tuyến ống dẫn khí DN80 được nối từ tuyến ống DN150 mới thông qua T giảm DN150-80, được phân nhánh và dẫn đến đầu chờ của các thiết bị ở các khu vực bao gồm: Tòa Nhà A (lò V-1, V-2), Tòa Nhà B (lò V-3), Tòa Nhà D (các thiết bị xử lý bùn thải). Các tuyến ống dẫn khí DN80 mới này sẽ có tổng chiều dài là 379 m, đi nổi với cao độ là 7000 ~ 7900 mm so với mặt nền hiện hữu.

– Riêng tuyến ống DN80 dẫn đến B yard (lò hơi số 1, 2, 3) thì được nối từ tuyến ống DN80 hiện hữu thông qua ball valve, có chiều dài là 76 m với cao độ là 6000 mm so với mặt nền hiện hữu.

– Trước khi vào đầu chờ của các thiết bị, tất cả các tuyến ống DN80 sẽ được lắp đặt các cụm giảm áp với các áp suất phù hợp sau đó mới cấp vào các đầu chờ của các lò hơi, lò V-1, V-2, V-3, các thiết bị của khu vực xử lý bùn thải.

– Tất các các tuyến ống chính và tuyến ống nhánh (DN150 và DN80) được lắp đặt ở cao độ từ 7000 ~ 7900 mm so với mặt nền hiện hữu không có tuyên nào nằm chắn ngang lối thoát hiểm và cầu thang thoát hiểm đảm bảo lưu thông thông thoáng. Đồng thời tất cả các tuyến ống không có khu vực nào đi xuyên trần và xuyên sàn nhà xưởng.
